¿Qué es un cable LAN (100)?
Escrito por Stephen Byron Cooper ; última actualización: February 01, 2018
"Red de área local" o LAN (“Local Area Network”) es un término que significa "red privada". El conjunto dominante de normas para las propiedades físicas de las redes LAN se denomina Ethernet. Los estándares de Ethernet son publicados por el Instituto de Ingenieros Eléctricos y Electrónicos ("Institute of Electrical and Electronics Engineers" o IEEE) y se actualiza periódicamente para crear mejores rendimientos de redes. El LAN "100" se refiere a una de estas normas.
Ethernet

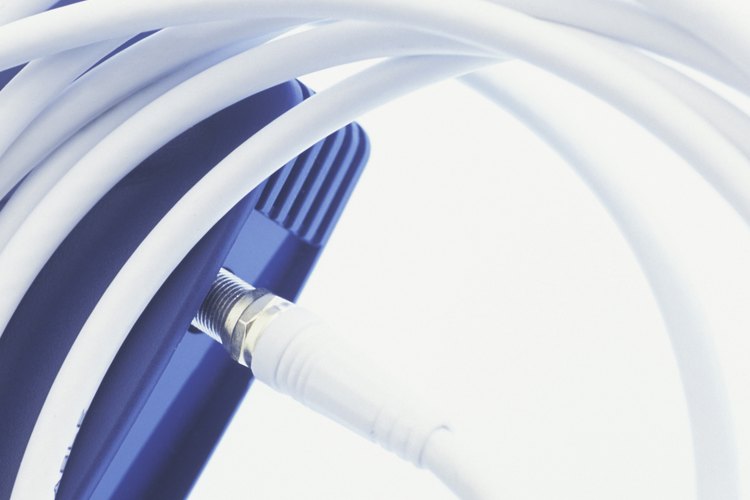

Ethernet fue originalmente un sistema de red de propiedad de Xerox. Las primeras normas de Xerox recomendaban el uso de cable coaxial. En 1983, la responsabilidad de la gestión de las normas fue entregada a la IEEE y Ethernet se convirtió en un estándar abierto. Un estándar abierto está disponible para todos, ya sea de forma gratuita o por una cuota de suscripción. El IEEE ha producido desde entonces una serie de enmiendas a las normas de Ethernet, llevando cada una el código 802.3, seguida de una o dos letras para indicar una serie.
Convención de nomenclatura
Aunque el estándar IEEE 802.3 utiliza el código para todos sus estándares de Ethernet, los sistemas completos de LAN tienen un código diferente. Este sistema de nomenclatura tiene tres elementos. El primero es la velocidad de transferencia de datos. Originalmente, esto se expresa en megabits por segundo, pero más tarde los sistemas obtuvieron un código basado en gigabits por segundo. La siguiente parte del nombre da su método de transmisión, que es o bien de banda de base o de banda ancha. La parte final es un código para el tipo de cable de la red.
Fast Ethernet
La versión de 100 Megabits por segundo de Ethernet fue publicada por la IEEE en 1995 con la publicación de 802.3u. La norma define tres sistemas diferentes de cableado, cada uno alcanzando los mismos niveles de rendimiento. Este tipo de redes se denominan 100BASE-T4 y 100BASE-TX (que en conjunto se conocen como 100BASE-T) y 100BASE-FX. La "T" en las primeras dos normas se conecta al cable de par trenzado. La "F" de 100BASE-FX indica que el estándar utiliza dos hebras de cable de fibra óptica multimodo.
Par trenzado

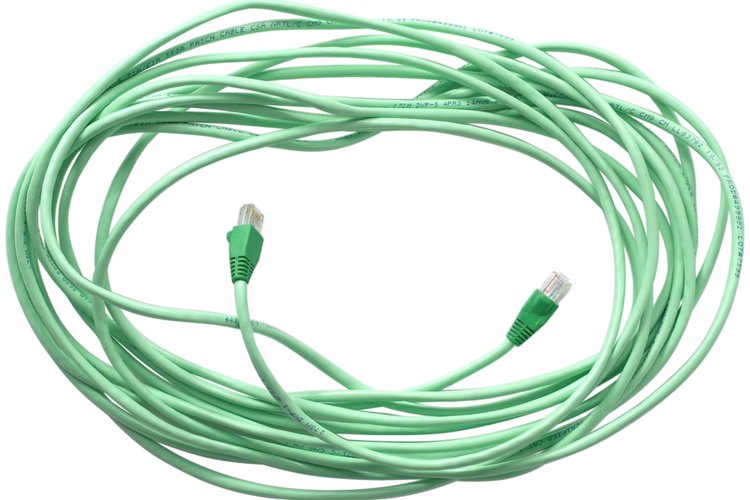

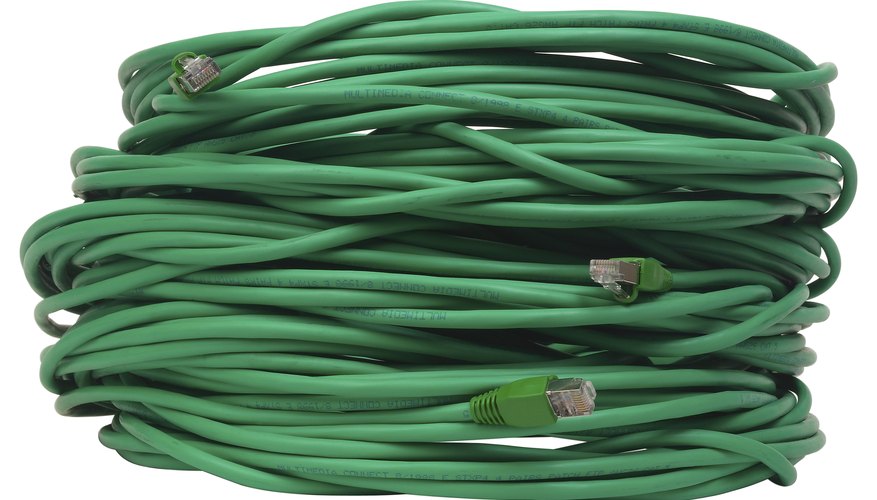

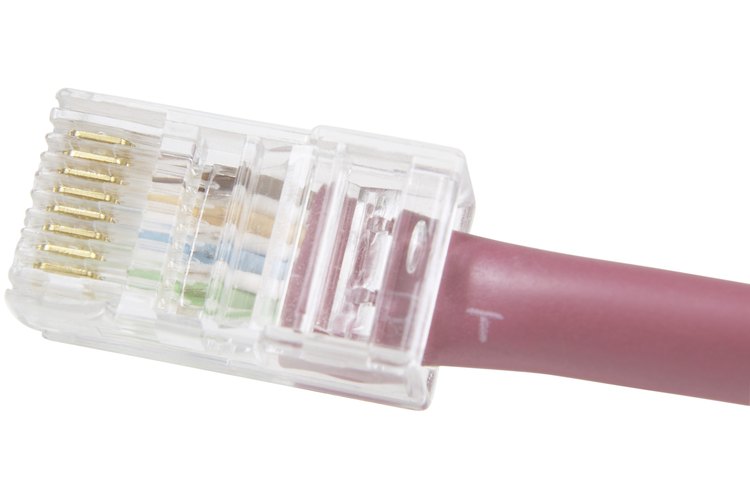

El cable de par trenzado para redes se presenta en dos formas: par trenzado sin blindaje o UTP ("Unshielded Twisted Pair") y par trenzado con blindaje o STP ("Shielded Twisted Pair"). De los dos, el UTP es más ampliamente implementado. Ambos tipos contienen ocho cables configurados como pares, con los dos hilos de cada par trenzado alrededor del otro. La torsión forma una protección contra interferencias magnéticas, haciendo innecesario el blindaje, aunque el STP tiene blindaje adicional. Generalmente, sólo cuatro de los ocho alambres dentro del cable se utilizan. El cable UTP se clasifica en grados y los de grados superiores tienen mejores capacidades. El 100BASE-TX utiliza cable UTP Cat-5, pero puede sustituirse por el equivalente cable STP. El 100BASE-T4 permite el empleo de cable UTP de menor calidad, denominado "Cat-3" y "Cat-4". Estas implementaciones utilizan todos los cables dentro del cable, no sólo dos pares.
