Cómo conectar un potenciómetro a un ventilador
Escrito por Ronald Bell ; última actualización: February 01, 2018

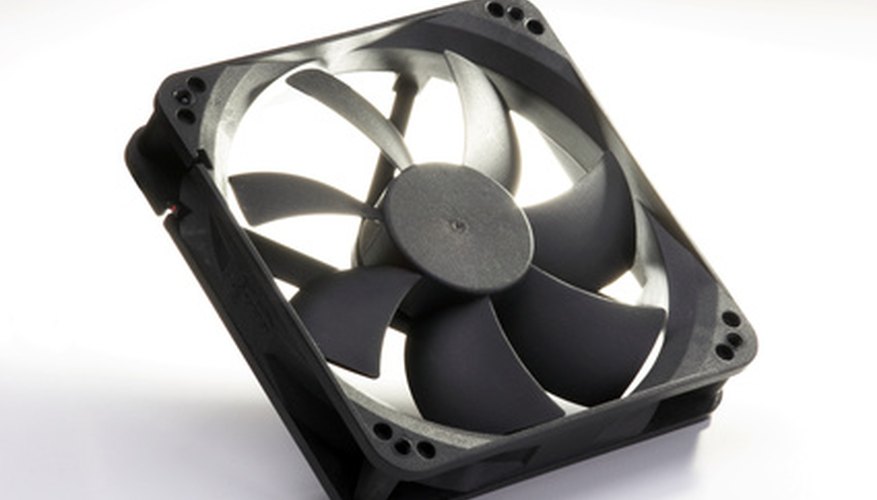

Conectar un potenciómetro a un ventilador es una forma sencilla para controlar la velocidad del ventilador. Este método, sin embargo, sólo funciona de forma segura con un ventilador de corriente continua (CC), y no con un ventilador de corriente alterna (CA). La velocidad de los ventiladores de CC es una función del nivel de tensión de CC que se aplica. Las velocidades de los ventiladores de CA se determinan generalmente por la frecuencia de la alimentación de CA conectada a ellos. Estas instrucciones son para un ventilador de la CC de 12 voltios, como el que puedes encontrar en una computadora de sobremesa.
Inspecciona el ventilador de la CC para asegurarte de que gire libremente y busca la placa de identificación, que debe decir las características de operación, incluyendo la tensión nominal y la corriente. Como mínimo, esto debe incluir valores como los siguientes, que se toman de un ventilador típico DC: Tensión de trabajo - 8 a 14 voltios Consumo de corriente - 0.08 amperios Consumo de potencia - 0.96 vatios Muchos fabricantes abrevian los voltios, amperios y vatios.
Calcula la resistencia del motor de corriente continua utilizando la fórmula de la ley de Ohm: la resistencia (R) = tensión (E) / corriente (I). Para este ventilador, que sería R = 14/0.08. Resolviendo esta ecuación, se obtiene una resistencia de 175 ohmios. Esto te indica el valor de resistencia nominal que necesitas para el potenciómetro, y los 0,96 vatios te indican la potencia mínima necesaria. Si esta información no está disponible, utiliza el multímetro para medir la resistencia del motor del ventilador DC.
Conecta el ventilador a una batería de 12 voltios para asegurarte de que funciona y desconéctalo. El motor tiene dos cables de corriente continua, generalmente el de color rojo es el voltaje y el negro es la tierra. Selecciona un potenciómetro lineal (no de audio) que cumpla o supere las especificaciones. En este caso, un potenciómetro lineal de 175-ohm de 1 vatio funciona bien y te permitirá cortar la velocidad del ventilador aproximadamente a la mitad en el ajuste de velocidad mínima. Cuanto mayor sea el valor resistivo del potenciómetro, más lento lograrás que avance el ventilador.
Conecta el regulador al cable rojo conectado al ventilador. El potenciómetro tendrá tres terminales, el del centro es conocido como el deslizador. Suelda el cable y luego corta los extremos que sobresalen que pueden ser peligrosos o crear un posible cortocircuito.
Gira el control hacia la derecha. Imagina que el control deslizante en el interior se está moviendo hacia un extremo a medida que giras. Coloca otro pedazo de cable rojo al final cuando sospechas que el deslizador avanza hacia. No sueldes la conexión todavía. Haz la conexión temporal segura con cinta aislante. Conecta el otro extremo del cable rojo de la batería. Conecta el cable negro del ventilador al otro terminal de la batería. El ventilador debe girar y la velocidad debe variar a medida que giras el control.
Desconecta el cable rojo en el otro extremo del potenciómetro, si deseas cambiar la dirección en que giras el potenciómetro para hacer lento al ventilador. Cuando estés satisfecho con la operación, retira la cinta aislante y suelda la conexión.
Consejos
Cuando trabajas con una batería de 12 voltios, no tienes que preocuparte por los choques eléctricos, aunque un cortocircuito una batería generará calor.
La calculadora de la ley de Ohm en los recursos te ayudará con los cálculos que necesitas hacer. Duplicar el tamaño de la resistencia te permitirá reducir la velocidad del ventilador a un tercio de la velocidad indicada.
Advertencias
Intentar controlar la velocidad de un ventilador de CA con un potenciómetro puede causar un sobrecalentamiento y dañar el ventilador.
